Главная / Подразделение ГНБ.

Подразделение ГНБ.



СХЕМА ПРОКЛАДКИ КОММУНИКАЦИЙ МЕТОДОМ ГНБ

Горизонтально направленное бурение производиться на американской ус-ке направленного бурения Navigator nv D18-22

 Установка ГНБ «Vermeer Navigator» D18´22, США

Модель

Длина, см

Вес со штангой, кг

Мощность двигателя, л.с.

Рабочие характеристики

Параметры бурения

Максимальный крутящий момент, Нм

Сила протяжки, кг

Длина буровых штанг, см

Диаметр штанг, мм

Максимальное расширение, мм

Максимальная длина бурения, м

Подача буровой смеси, л/мин

D18´22

521

5062

85

2983

8165

300

48

410

220

95





при помощи локатора горизонтально направленного бурения Mark5 с набором зондов-излучателей различной модификации.


     Локатор, повторитель и зонды для ГНБ бурения





 Для уточнения данных геоподосновы производится проверка трассы при помощи трассопоискового оборудования Riddgit SR-20, который осуществляет поиск подземных кабелей и трубопроводов. Трассировка подземных инженерных коммуникаций очень важный этап при проведении подготовительных работ для гнб.

Локатор подземных коммуникаций-Seektech SR-20+генератор







По договоренности с Заказчиком производиться стыковая сварка труб.



turan matina ak 160АК160-для стыковой сварки труб 40-160 мм. В комплекте: 1) центратор с механическим приводом; 2) нагревательный элемент с термостатическим регулятором температуры 220 В, 1500 Вт; 3) торцеватель с электроприводом 220 В, 810 Вт; 4) вкладыши 40, 50, 63, 75, 90, 110, 125, 140, 160. Вес - 50 кг. Диапазон свариваемых труб: 40 - 160 мм до PN16.





Перевозка нашего оборудования осуществляется Камазом - вездеходом с прицепом.



IMG_0827

Камаз оборудован манипулятором  грузоподьемностью до 5т.

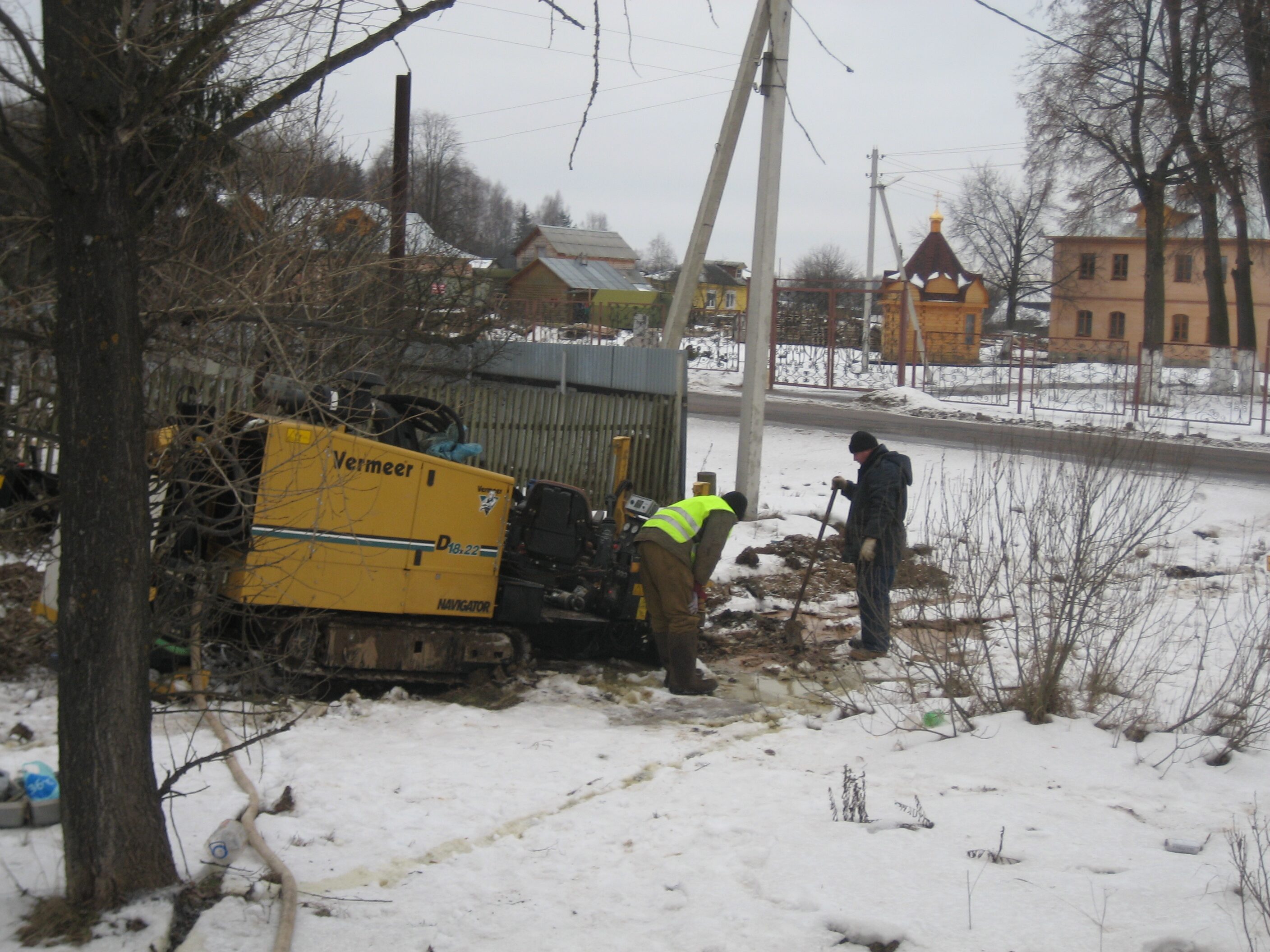

 Горизонтально направленное бурение производиться круглый год (лето-зима)

               прокол зима

Зимой гнб бурение  производиться при температурах до -15 градусов мороза, и часто более удобна нашим клиентам, т.к. позволяет грамотно распределить производственный цикл работ по прокладке подземных коммуникаций.

Более подробно о наших возможностях и технике Вы можете узнать по телефонам:



8 (963) 634-42-59 (Сергей)
8 (963) 616-02-81 (Александр)



E-Mail: gnbprokol@mail.ru
